  2. 探針卡半自動調針機

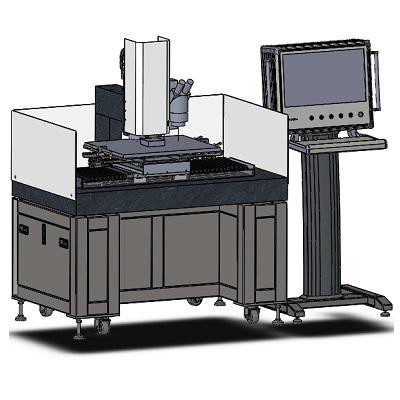

探針卡半自動調針機

針對探針卡檢測需求,開發可自動檢測針位及平面度,且可針對問題探針定位至調針區,方便調針人員快速調針,提供IC封測廠商更快速及簡易的調針解決方案。

設備規格:

主結構

花崗岩平台、被動式防震座

X-Y軸線性馬達驅動平台

Z軸自動對焦

運動解析度0.1 μm

重複精度 ±1μm

移動行程 (X-Y-Z):500 x 110 x 110mm

光學元件

類型

元件

解析度

X-Y

Z

高度量測

白光共焦

1 μm

0.2 μm

視覺量測

CCD

1.2 μm

90μm

調針

顯微鏡

倍率 80

探針卡尺寸

Probe Card: 480x600 x48mm

量測範圍

100*100 (mm)
